적용: | 가마 라이닝, 퍼니스 라이닝 등 | 압축 강도: | ≥30MPa |
---|---|---|---|
냉간 분쇄 강도: | 30-40Mpa | 작업 온도: | 1450C |
Color: | Red | Standard Size: | 230*114*75mm |
알루미늄 함량: | ≥55% | 길이: | 1800mm-2700mm |
Cold Compressive St: | Min 100 | 소재: | 내화 점토 |
패키지: | 목재 파렛트 | 특징: | 열 충격 |
Use: | lime kiln and other kiln project | 열 충격 저항: | 좋아 |
Origin: | Xinmi | ||
강조하다: | 가벼운 지르코니아 거품 단열 벽돌,지르코니아 거품 단열 벽돌,지르코니아 홀볼 불소연 벽돌 |

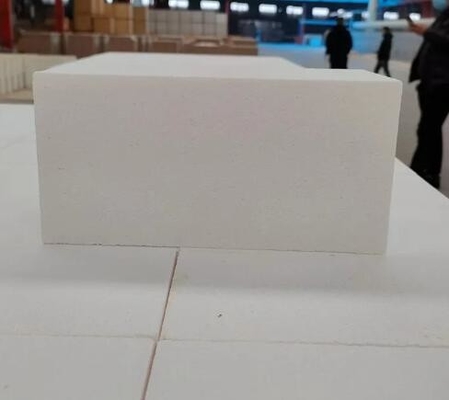

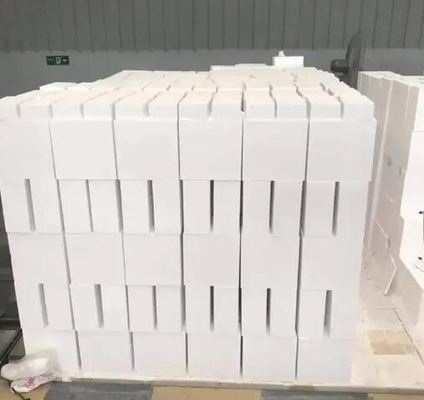

지르코니아공구구 벽돌
지르코니아 홀 볼 벽돌은 지르코니아 홀 볼을 주요 원료로 만든 열 절연 불투명 제품입니다. 불투명성은 2400 ° C 이상이며 겉보기 포러스도는 55% ~ 60%입니다.부피 밀도는 2입니다0.5~3.0g/cm3, 압축 강도는 4.9MPa 이상이고 열 전도도는 0.23~0.35w/ ((m· K) 이다.지르코니아 홀볼 벽돌의 생산 방법은 알루미나 홀볼 벽돌과 동일합니다., 그러나 그 녹는 온도는 2700°C 이상으로 더 높습니다.
지르코니아 거품 벽돌 생산 과정
벽돌은 지르코니아 홀볼 (65% ~ 70%) 과 지르코니아 얇은 분말 (30% ~ 35%) 을 원료로, 그리고 붕산 수분 용액을 결합 물질로 만든다. 균일하게 섞은 후,그것은 압력 진동 굴착 기계를 사용하여 형성됩니다.벽돌은 말려서 1700~1800°C에서 굽습니다.
지르코니아 홀볼 벽돌의 특성
지르코니아 거품 벽돌은 열 절연 효과가 우수한 고성능 열 절연 재료입니다. 주로 다음과 같은 장점이 있습니다.
1낮은 열전도: 지르코니아 홀 볼 벽돌은 열전도를 매우 낮게하고, 효과적으로 열 전달을 줄일 수 있습니다.이 낮은 열 전도성은 방열 효과를 크게 향상시키고 열 공급원을 둘러싼 안정적인 온도를 보장 할 수 있습니다..
2고온 환경에서는 변형이 없습니다: 지르코니아 홀 볼 벽돌은 높은 온도에서 우수한 안정성을 가지고 있으며 매우 높은 온도에도 견딜 수 있습니다.고형화되거나 녹는 것을 어렵게 만드는.
3지르코니아 홀 볼 벽돌은 우수한 화학적 안정성을 가지고 있으며 산과 알칼리 같은 부식 환경에서도 좋은 성능을 유지할 수 있습니다. 따라서,이 물질의 절연 효과가 화학 물질의 작용에 의해 감소되지 않습니다..
지르코니아 거품 벽돌 응용
지르코니아 홀볼 벽돌은 높은 온도 강도와 안정적인 포스 구조가 있습니다.그리고 오븐 커버 및 초고온 장비의 다른 부품의 열 단열 재료로 사용됩니다., 중기 고온 오븐, 탄소 블랙 반응 오븐, 울프스탄 막대 오븐, 몰리브덴 오븐 등
지르코니아 홀볼 벽돌은 열 절연성 높은 불투명 제품으로 뛰어난 성능을 발휘합니다. 최대 안전한 사용 온도는 2200°C입니다.그들은 금속공학에서 열 장비에서 불과 직접 접촉하는 고온 부리 재료로 사용됩니다.석유화학, 전자 및 기타 산업에서 좋은 결과를 얻었습니다.
지르코니아 거품 벽돌기술 데이터
항목
|
알루미나 거품 벽돌
|
지르코니아 거품 돌 | ||
85개
|
90개
|
99개
|
98개
|
|
최대 사용 온도 oC
|
1680
|
1700
|
1800
|
2200 |
알2O3 %
|
≥ 85
|
≥90
|
≥99
|
-
|
ZrO2 %
|
-
|
-
|
-
|
≥99 |
SiO2 %
|
≤13
|
≤ 8
|
≤0.2
|
≤0.2 |
Fe2O3 %
|
≤0.2
|
≤0.2
|
≤0.2
|
≤0.2 |
대량 밀도 (g/cm3)
|
1.4-17
|
1.4-17
|
1.4-17
|
≤3 |
냉압 강도 (Mpa)
|
≥12
|
≥10
|
≥9
|
≥8 |
부하의 불투명성 oC
|
≥1650
|
≥1700
|
≥1700
|
≥1700 |
담당자: Mr. Pika
전화 번호: 86-13838387996
팩스: 86-0371-86555658
